前言

逆向設計，顧名思義與正向設計流程不同，其過程是依靠已經存在的零件或是產品原型表面所得到的數據來建立三維CAD模型。隨著機器視覺技術在制造領域的廣泛應用，特別是數字化測量的迅猛發展，通過三維掃描技術獲取物體表面的空間數據進行產品造型設計，成為逆向工程重要的應用方向。

逆向設計作為一種新產品開發的重要手段，在汽車設計領域，尤其在車身開發方面，能夠幫助工程師快速消化和吸收先進技術，改變傳統產品設計開發模式，大大縮短了產品開發的時間周期，提高產品研發的成功率，是提升汽車研發水平的重要途徑之一。

客戶需求

快速掃描車頭，依據掃描數據進行逆向設計；
盡量少的前期準備工作，包括：少貼標志點，盡量不進行車體表面處理，不污染車身；
數據盡量平滑、完整，整車掃描數據不分層；
有較高的掃描精度，便于后期的逆向處理。

解決方案

AtlaScan多模式、多功能量測3D掃描儀：作為工業級三維掃描系統的旗艦產品，AtlaScan單幅掃描范圍大、效率高、標志點粘貼數量比市場主流七線產品減少50%；最高精度可達0.01mm，能夠又好又快地完成各種逆向工程和形面三維檢測應用；
圖形工作站：在掃描過程中，實時生成可視化點云；
PhotoShot 3D攝影測量系統：便攜式大空間測量設備，PhotoShot能夠在1~20米的測量范圍內始終保持超高計量精度，用于掃描儀定位和拼接，控制大場景整體空間精度。

作業流程

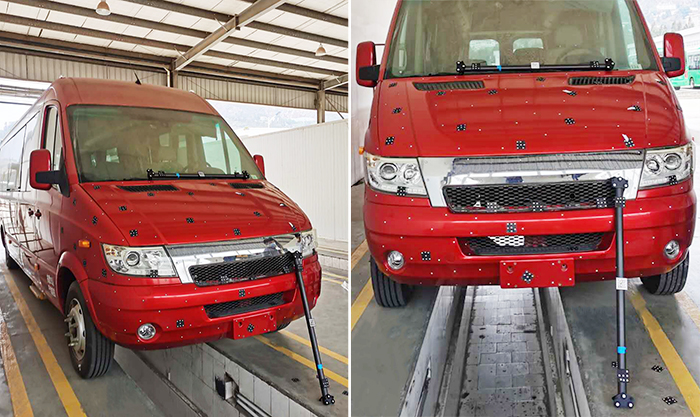

01、攝影測量的整體布局
首先粘貼較少的標志點，放置攝影測量的磁性編碼片標準桿，用PhotoShot 3D攝影測量系統進行整體精度控制。

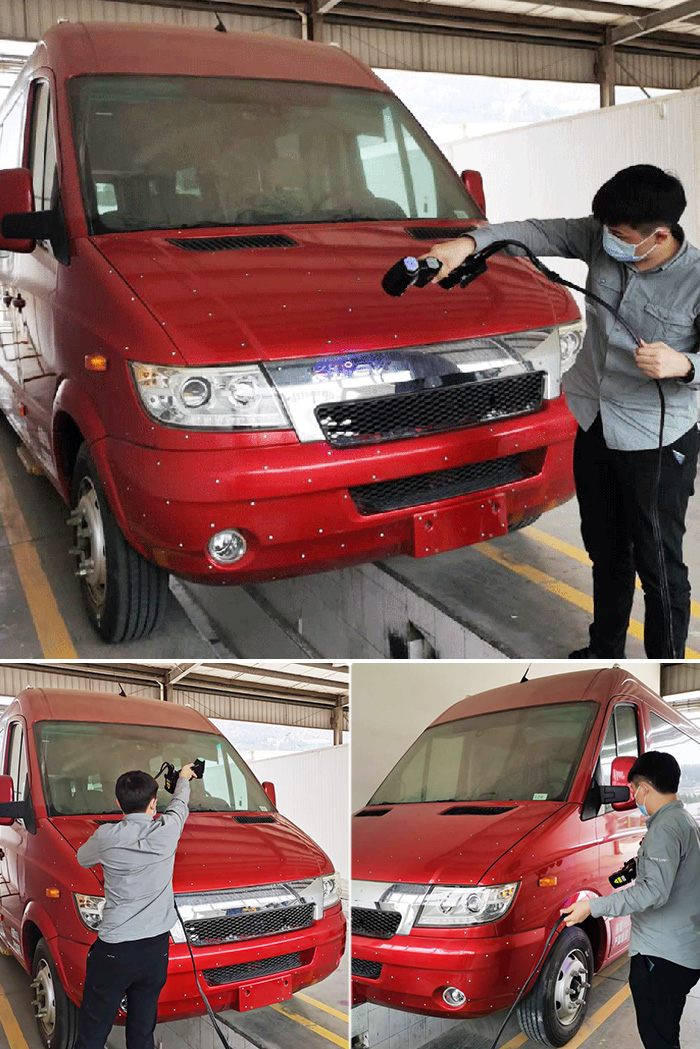

02、掃描過程
導入攝影測量系統解算高精度目標點，使用AtlaScan掃描儀針對產品進行快速掃描。

03、掃描數據
掃描數據展示：全過程耗時25分鐘。

04、逆向設計
數據采集完成后，可保存為.stl、.asc、.obj等格式，結合Solidworks、UG、Creo、D Studio Max 、Geomagic DesignX等逆向軟件對掃描數據進行處理，包括面片擬合、截面創建、曲線提取等諸多特征提取方式，生成CAD模型，即可進行創新設計、優化設計等工作，在現有的基礎上進一步開發出更合適的產品。

結語

相比傳統的測繪手段，三維掃描獲取的是最為準確全面的原型數據，為逆向工程提供了更加便捷高效的技術，最大程度降低了設計人員的處理難度，加快產品上市時間。在眾多車企及設計公司中，使用三維掃描儀來輔助車型開發的運用也越來越多。AltaScan在貼點密度、精度、掃描效果、效率、性價比以及便攜性上都具有顯著優勢，結合PhotoShot 3D攝影測量系統，在實際應用中，更適合于汽車等大型物體的掃描與逆向工程。
