在使用PC-DMIS軟件進行高精度測量時，影像測頭和機械測針準確的偏置設置能夠提高測量結果的可靠性，保證數據的精確性。此次思瑞測量將為大家詳細描述如何完成影像和測針偏置設置。

準備工作

在開始校準之前，先將環規和標準球放到合適的高度，并且檢查影像測頭在同一高度下可以很清晰的看到環規的輪廓，避免校準的時候影像無法正確的測量環規。

校驗步驟

一、首先使用標準球將探針進行校驗，做好探針的測頭補償。

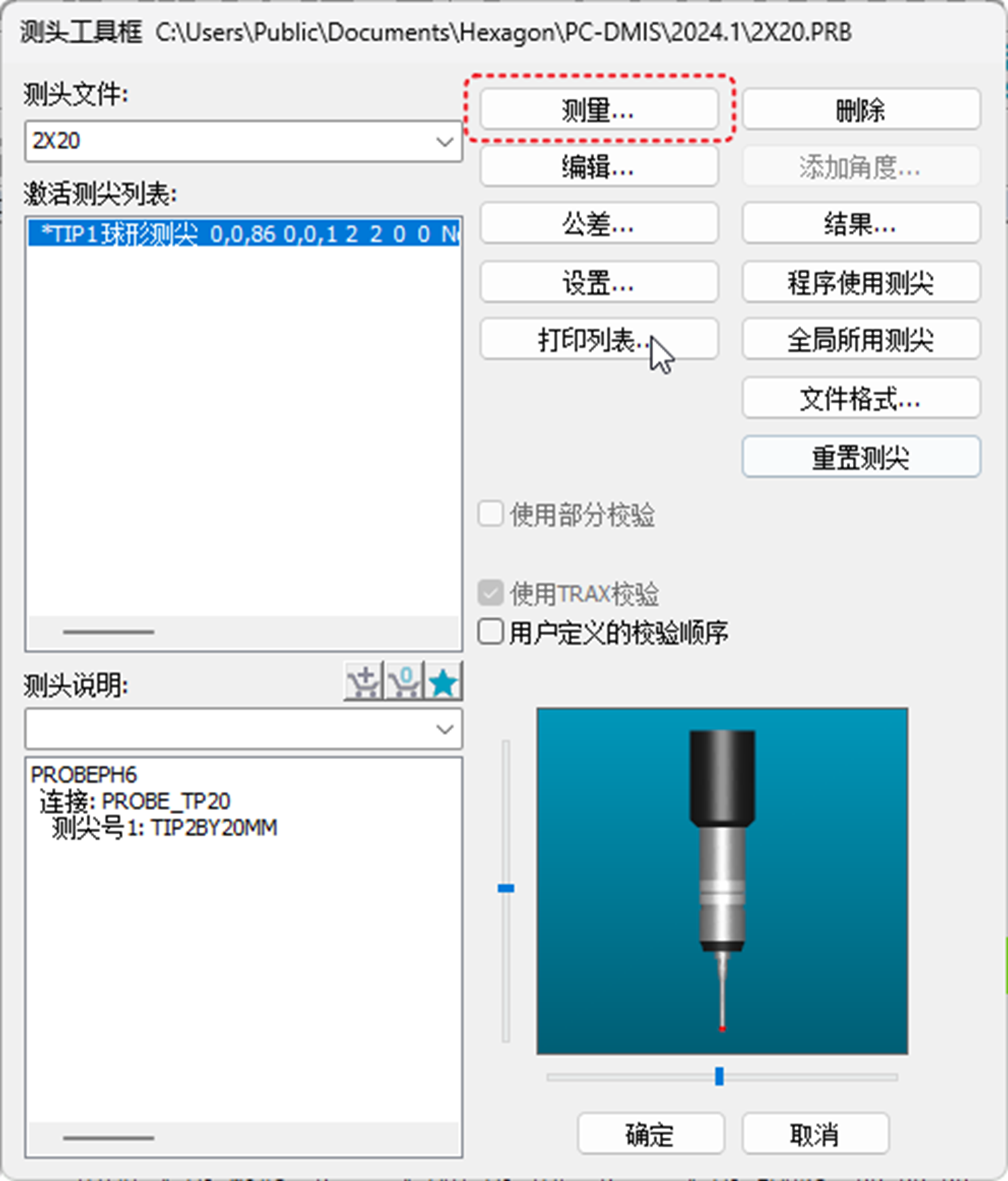

1、 打開測頭工具框，選中探針測頭，點擊“測量”。

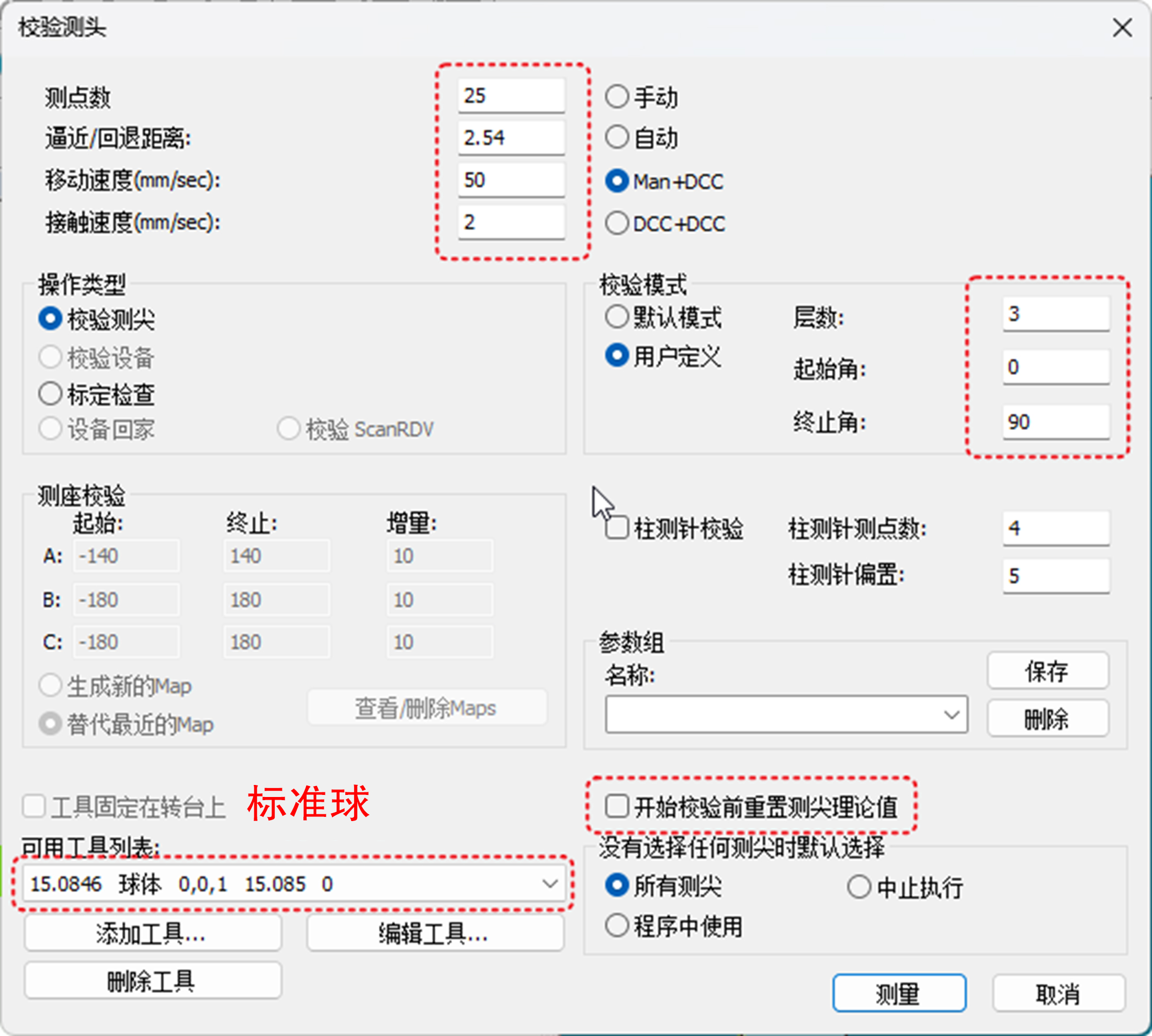

2、校驗工具選擇預先定義好的標準球，測點數，層數可以根據實際情況修改，參考如下圖。（注意：不要勾選“開始校驗前重置測尖理論值”）。

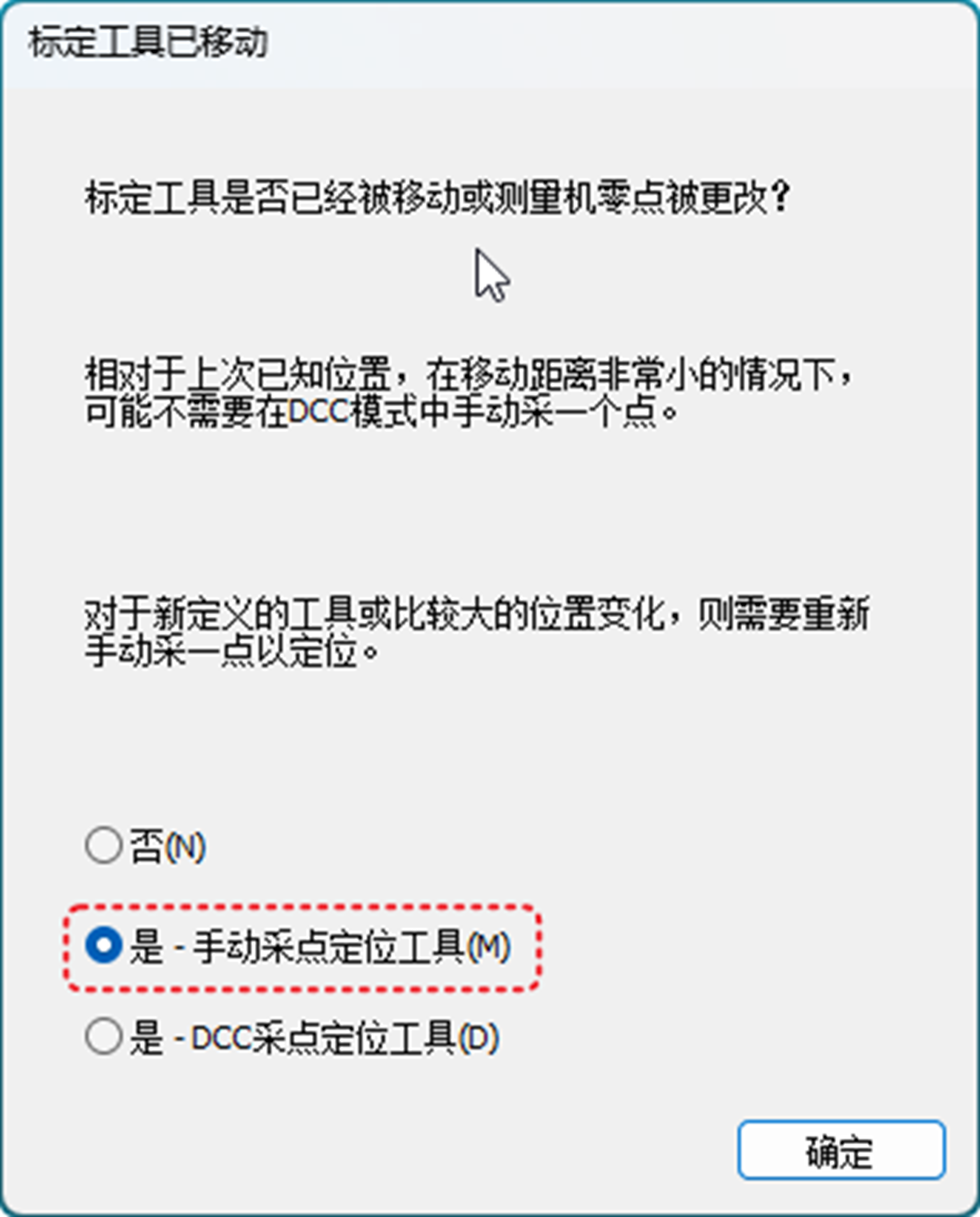

3、在提示校驗工具是否被移動的對話框中，選擇第二項“是-手動采點定位工具”并點擊確定。

4、 手動在標準球的正上方踩一個點并點擊確認（直測針的時候）。

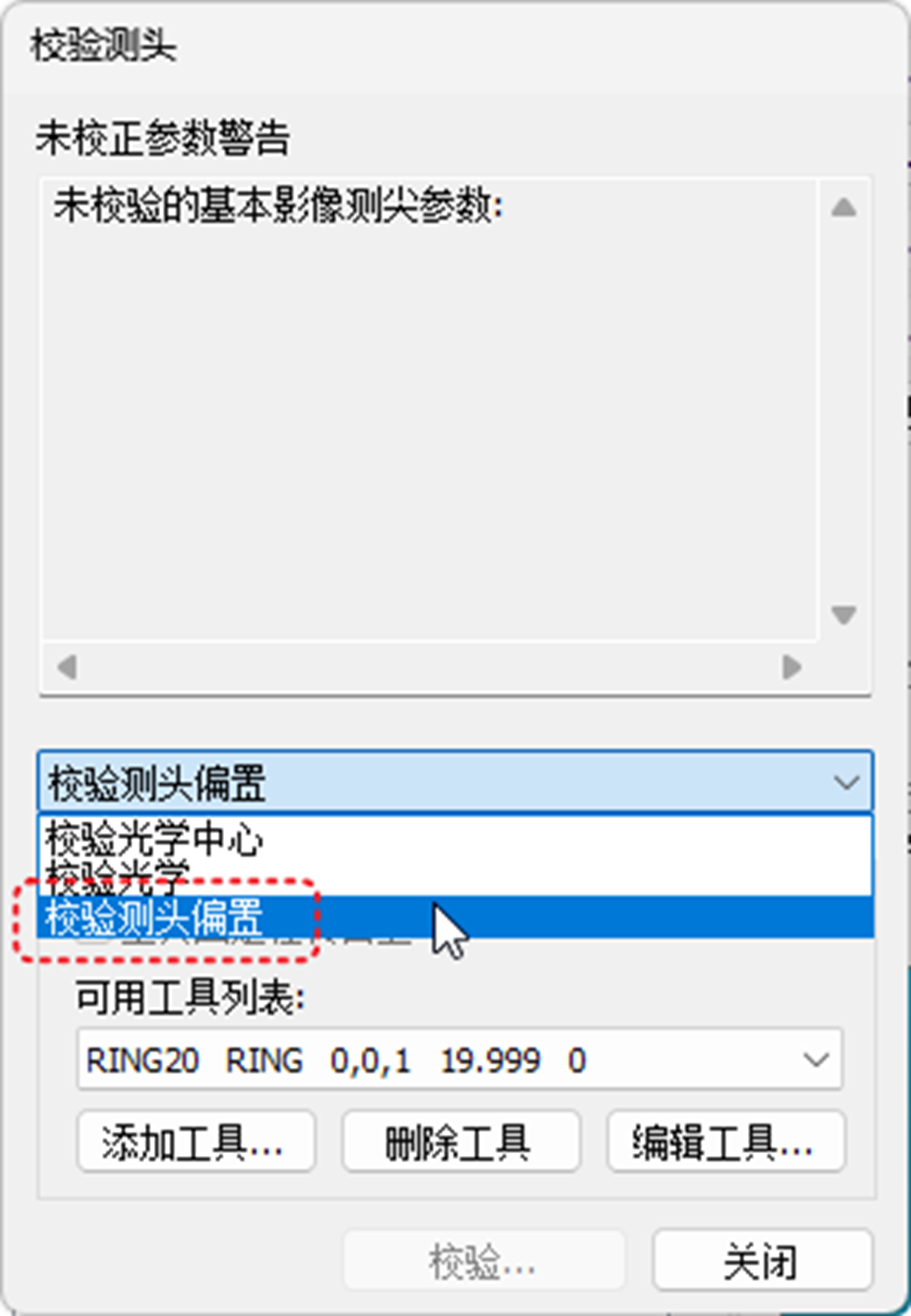

二、影像測頭的“校驗測頭偏置”

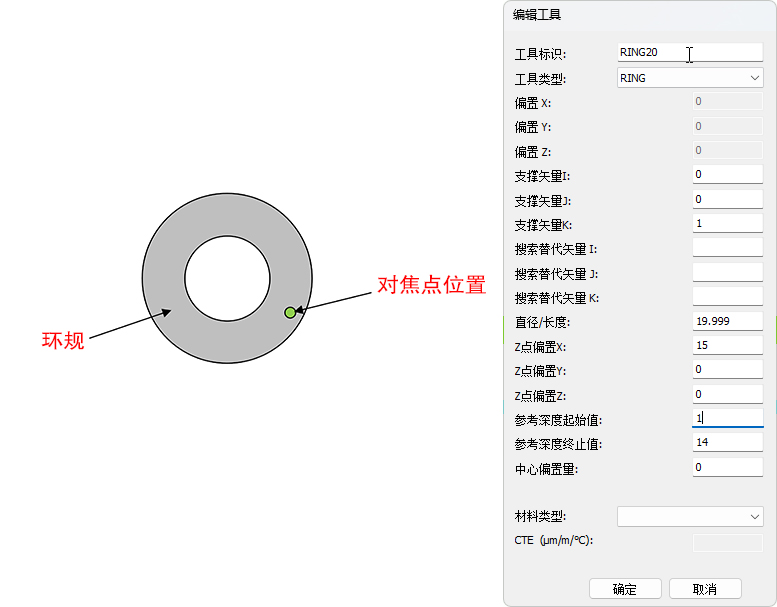

1、 第一次使用時需要先將校驗工具設置好，使用校驗工具為環規，具體設置參考下圖，其中Z點偏置X設置的是影像對焦的距離圓點的位置，參考上表面往下偏移深度，避開環規倒角。

2、 開始校驗，放大倍率可以設置最大或者五倍，區域覆蓋是圓的測量覆蓋范圍，默認百分之10，可以調整。

Z樣本是樣例點數，影像測頭在環規上表面踩五個對焦點；照明可以設置當前的燈光；運動方式選:MAN+DCC；開始校驗，根據提示在校驗工具是否移動選是，然后手動在環規內孔取3個點，繼續校驗，等待校驗完成。

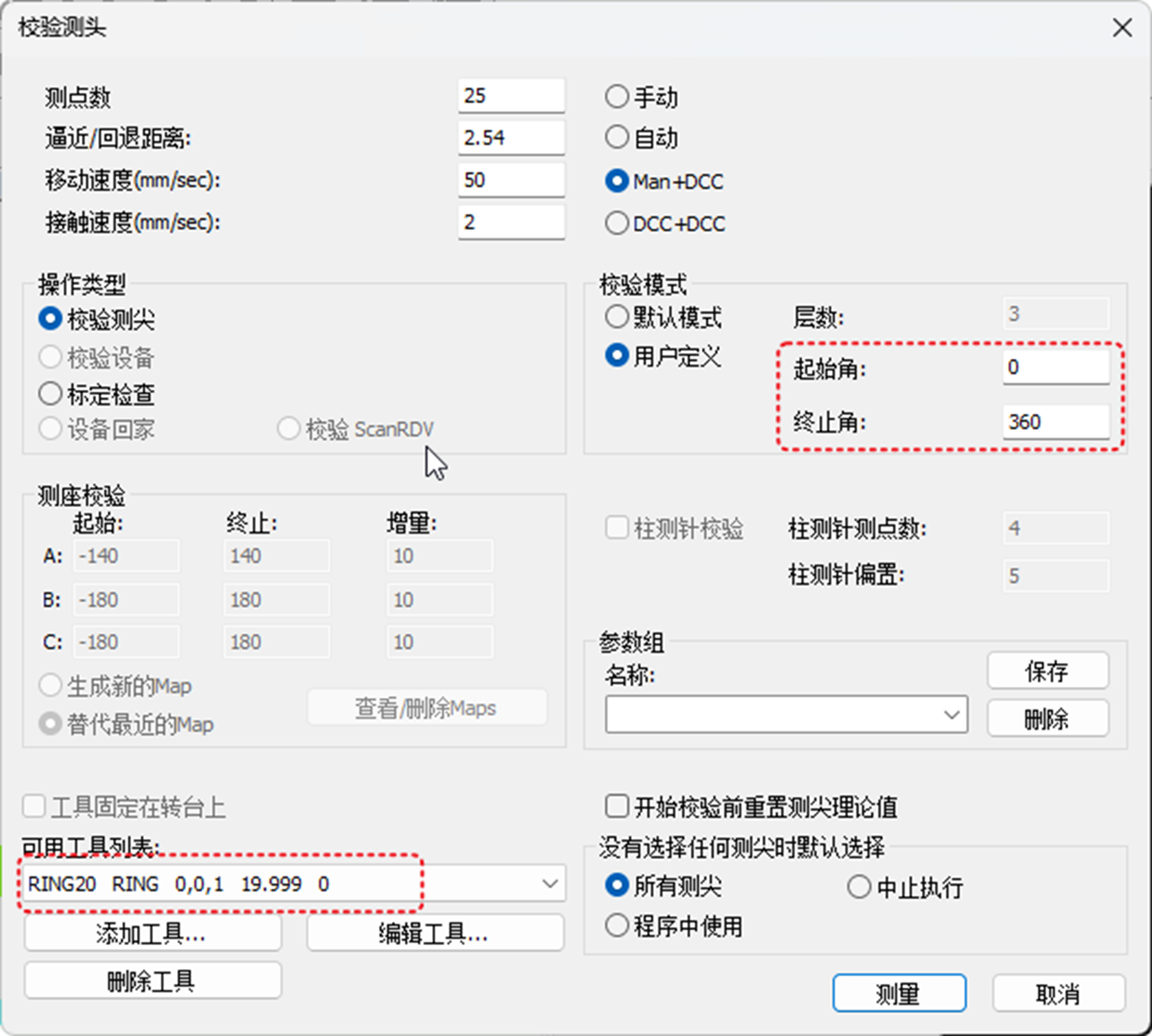

3、影像校驗完環規之后切換到探針，選中測尖之后點擊“測量”，切換工具為環規，設置終止角度為360度，點擊“校驗”，在彈出的提示校驗工具是否移動這里選否，通過測量同一位置的環規來實現關聯。

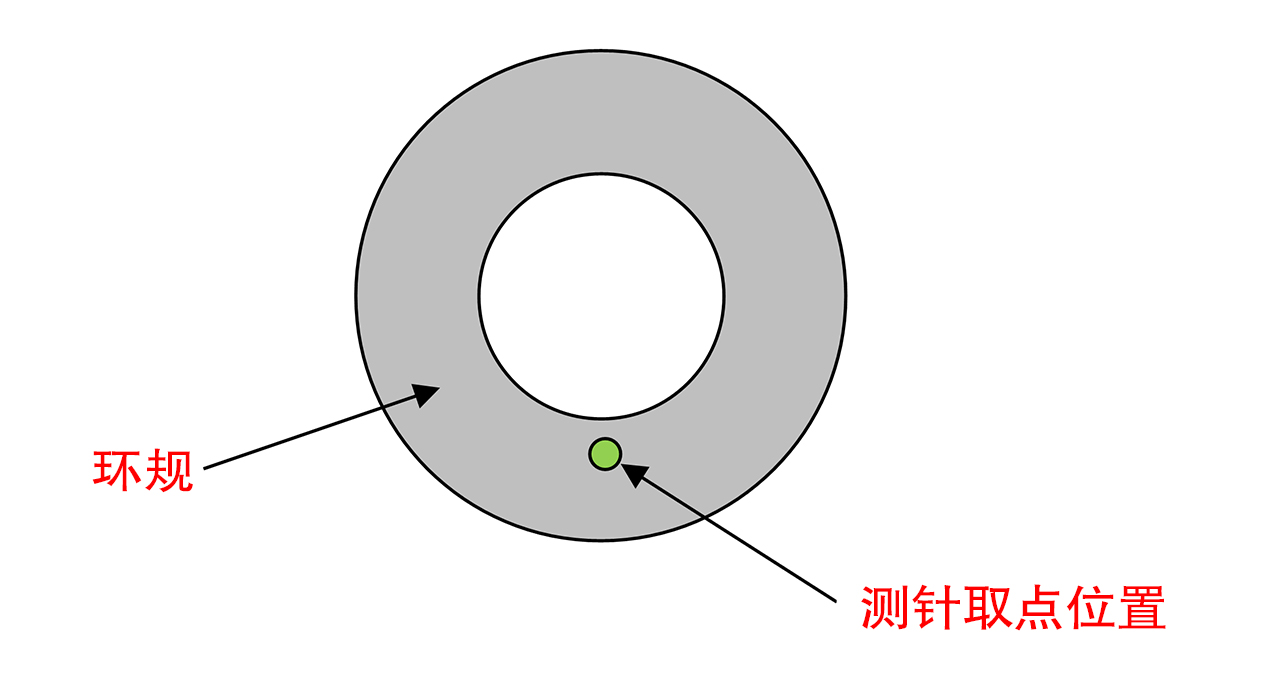

4、根據提示使用搖桿在環規的上表面的下方踩一個點，確認之后開始自動校驗。

通過上述詳細步驟，便可完成PC-DMIS軟件中影像測頭和機械測針的偏置校準。正確的設置不僅能夠確保測量設備的精度，還能有效提升工作效率，減少因誤差導致的重復工作。如果您有疑問，或希望進一步優化測量過程，思瑞測量技術支持團隊隨時為您提供專業指導。
