什么是DMIS？
DMIS的全稱是Dimensional?Measuring?Interface?Standard，即尺寸（Dimensional?）測量（Measuring）接口（Interface）標準（Standard），DMIS標準的最初開發是由計算機輔助制造國際公司（CAM-I）資助的。在1985年2月開始作為三坐標測量機尺寸測量的接口規范項目, 這個規范是自動化系統間檢測數據的通訊標準，是由用戶和三坐標測量機測量設備廠商共同努力的結果。

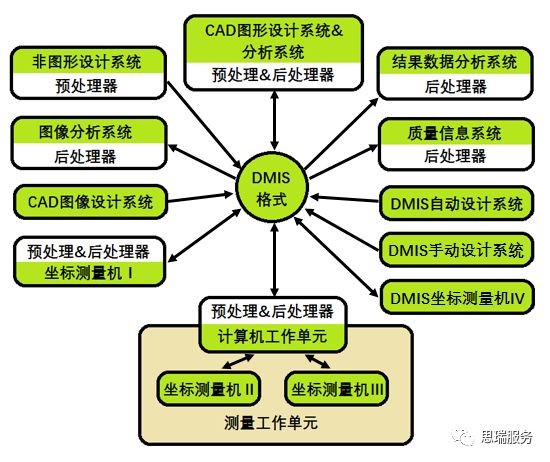

DMIS的目標是作為一套計算機系統和測量設備之間檢測數據雙向通信的標準，提供一種數據格式，形成各類分系統之間進行數據交換的中性文件。其內容涉及檢測規程和檢測結果兩部分，檢測規程是由計算機系統提供給三坐標測量機的，而檢測結果是三坐標測量機反饋給計算機系統的。
DMIS的語句形式有哪些？
它有2類基本形式的語句，即面向過程的命令語句和面向幾何的定義語句。
命令語句由運動語句、機器參數語句以及在DME（三坐標測量機）上檢測過程本身所特有的其它語句組成；
定義語句用來描述幾何、公差、坐標系統以及可能包含在CAD系統數據庫中的其它形式的數據。
整個DMIS程序由定義、命令以及程序子單元組成。程序子單元是在邏輯上將定義和命令組合起來，完成一定功能的一串語句。每一子單元都由它的起始和結束語句來識別，其一般結構如下：
DMISMN/‘程序號’?、FILNAM/‘文件名’?、外部文件聲明語句、數據聲明語句、宏定義語句、DMIS程序語句、ENDFIL。
下一期為您帶來三坐標測量機關于DMIS定義語句的詳細介紹。
思瑞Rational DMIS測量軟件，模塊豐富的計量軟件，完全支持I++ 控制協議。界面友好、操作快速簡便、與 CAD數據的無縫連接、從測量即可輸出100%圖形可視化報告，給企業提供完整的測量解決方案。
